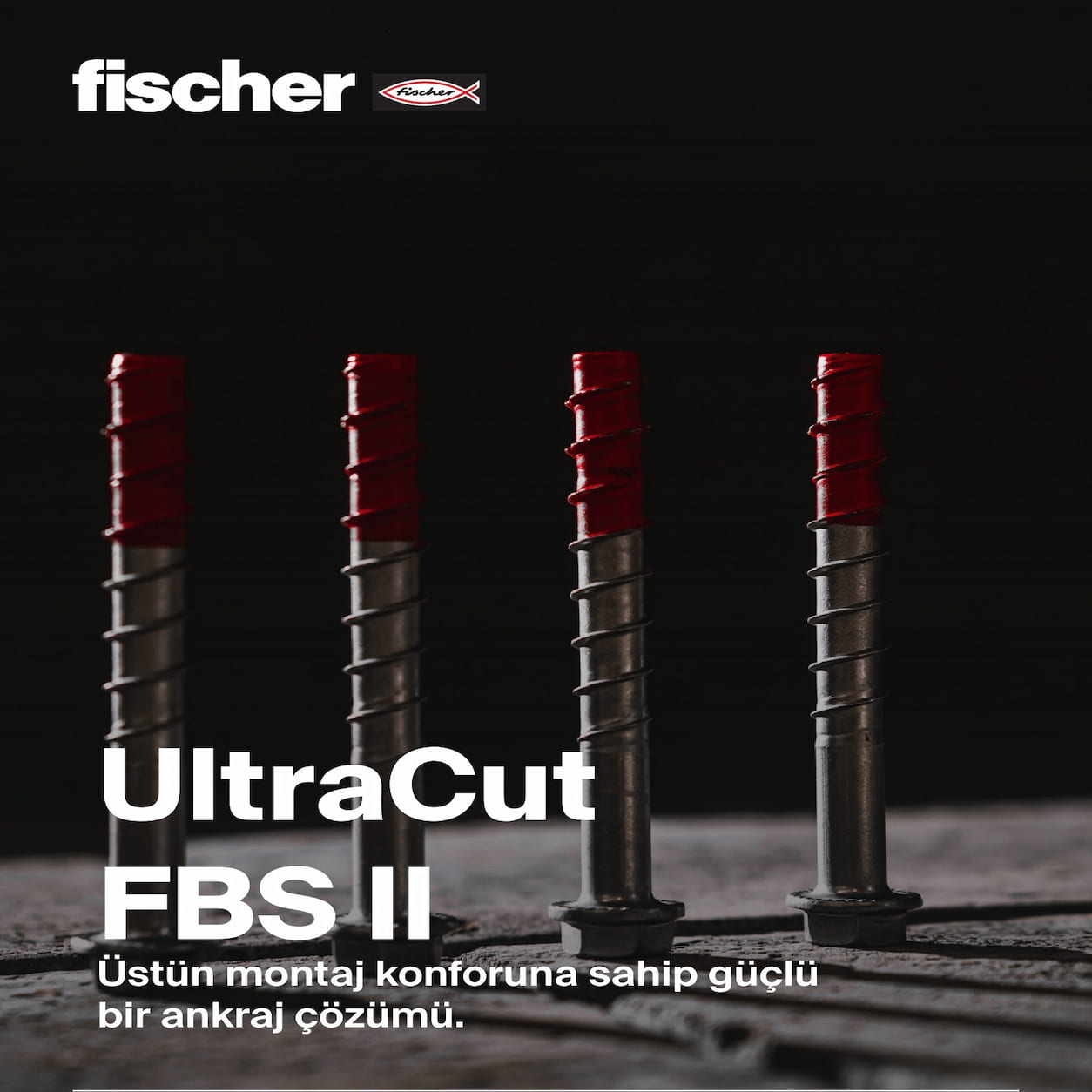

fischer UltraCut FBS II 6 mm Beton Vidası

fischer UltraCut FBS II 6, 6 mm delme çapıyla betona doğrudan sabitleme sağlayan, galvaniz kaplı çelikten üretilmiş yüksek performanslı beton vidasıdır. Ayrı bir plastik veya çelik dübel gerektirmeden beton içerisinde kendi bağlantı dişini oluşturur.

Çatlaklı ve çatlaksız betonda ETA onayı, C1 sismik performans seçeneği ve R120 yangın dayanımı sınıflandırmasıyla boru askıları, montaj rayları, kablo tavaları ve havalandırma kanallarının sabitlenmesinde hızlı ve güvenli çözüm sunar.

UltraCut FBS II 6 nedir?

fischer UltraCut FBS II 6, beton yüzeylerde hızlı ve doğrudan sabitleme yapmak için geliştirilmiş yüksek performanslı bir beton vidasıdır. Özel diş geometrisi, vida darbeli vidalama makinesiyle monte edilirken betonun içerisinde kendi bağlantı kanalını açar. Böylece ayrıca dübel kullanılmasına gerek kalmaz.

Genleşme basıncı oluşturmayan bağlantı prensibi, düşük kenar ve ankraj aralıklarında esnek tasarım yapılmasına yardımcı olur. Farklı baş ve bağlantı seçenekleri sayesinde mekanik tesisat, HVAC, elektrik tesisatı ve yapı servis mühendisliğinde çok sayıda uygulamaya uyarlanabilir.

UltraCut FBS II 6’nın avantajları

• Ayrı bir dübel gerektirmeden doğrudan betona vidalanır.

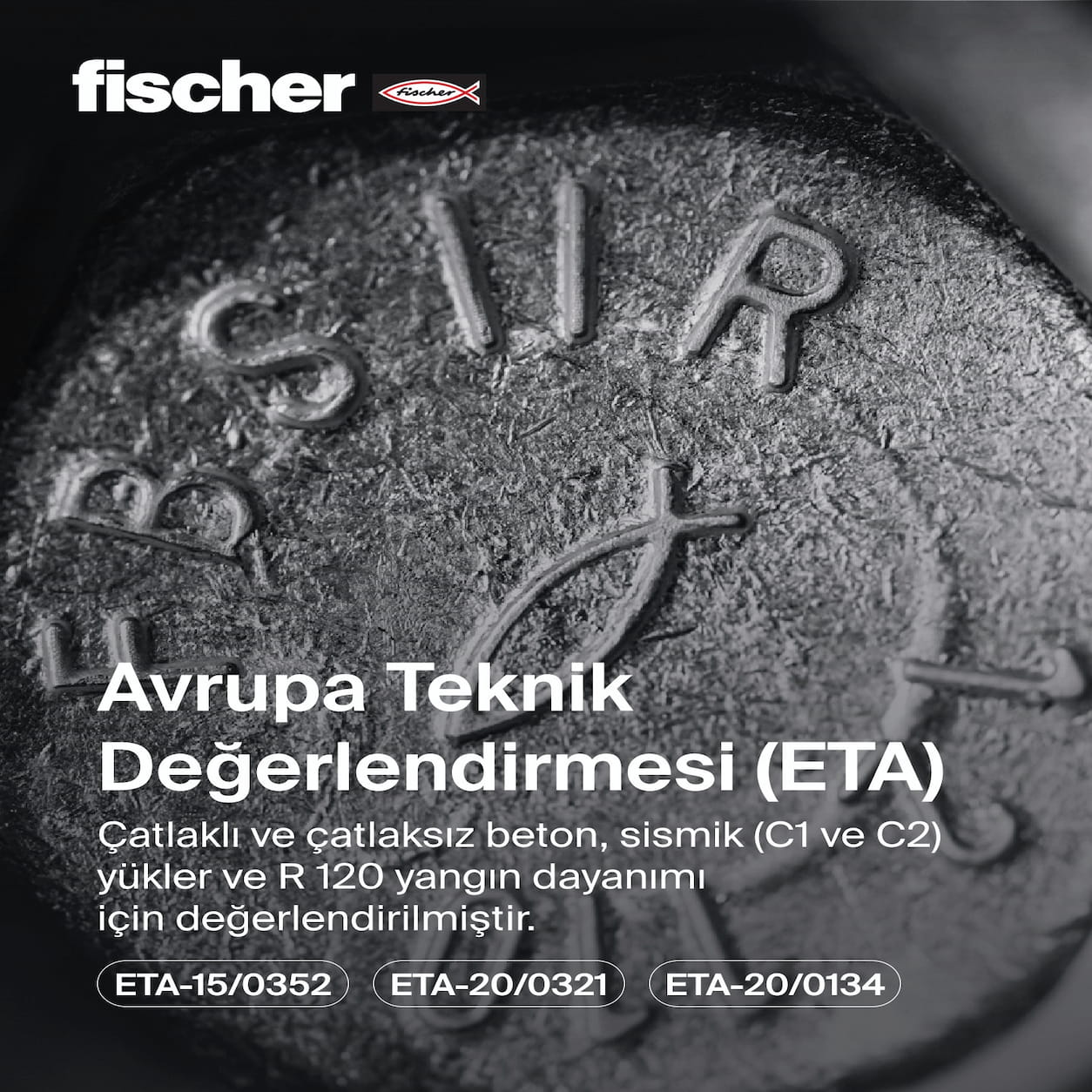

• Çatlaklı ve çatlaksız betonda ETA Option 1 kapsamına sahiptir.

• C1 sismik performans kategorisinde değerlendirilen 6 mm beton vidası seçeneği sunar.

• R120 yangın dayanımı sınıflandırmasına sahiptir.

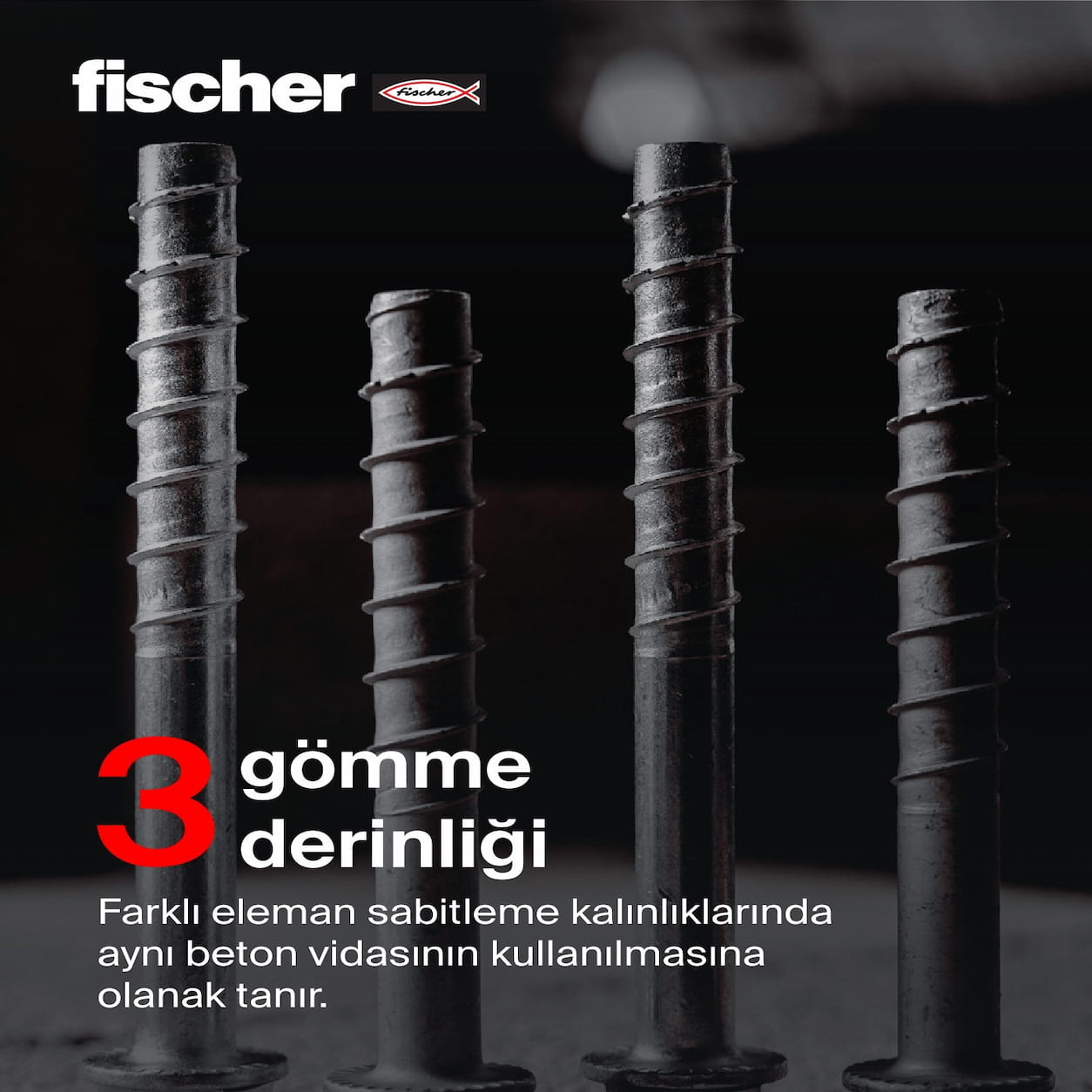

• Varyanta göre farklı vidalama derinlikleriyle yüke hassas seçim yapılabilir.

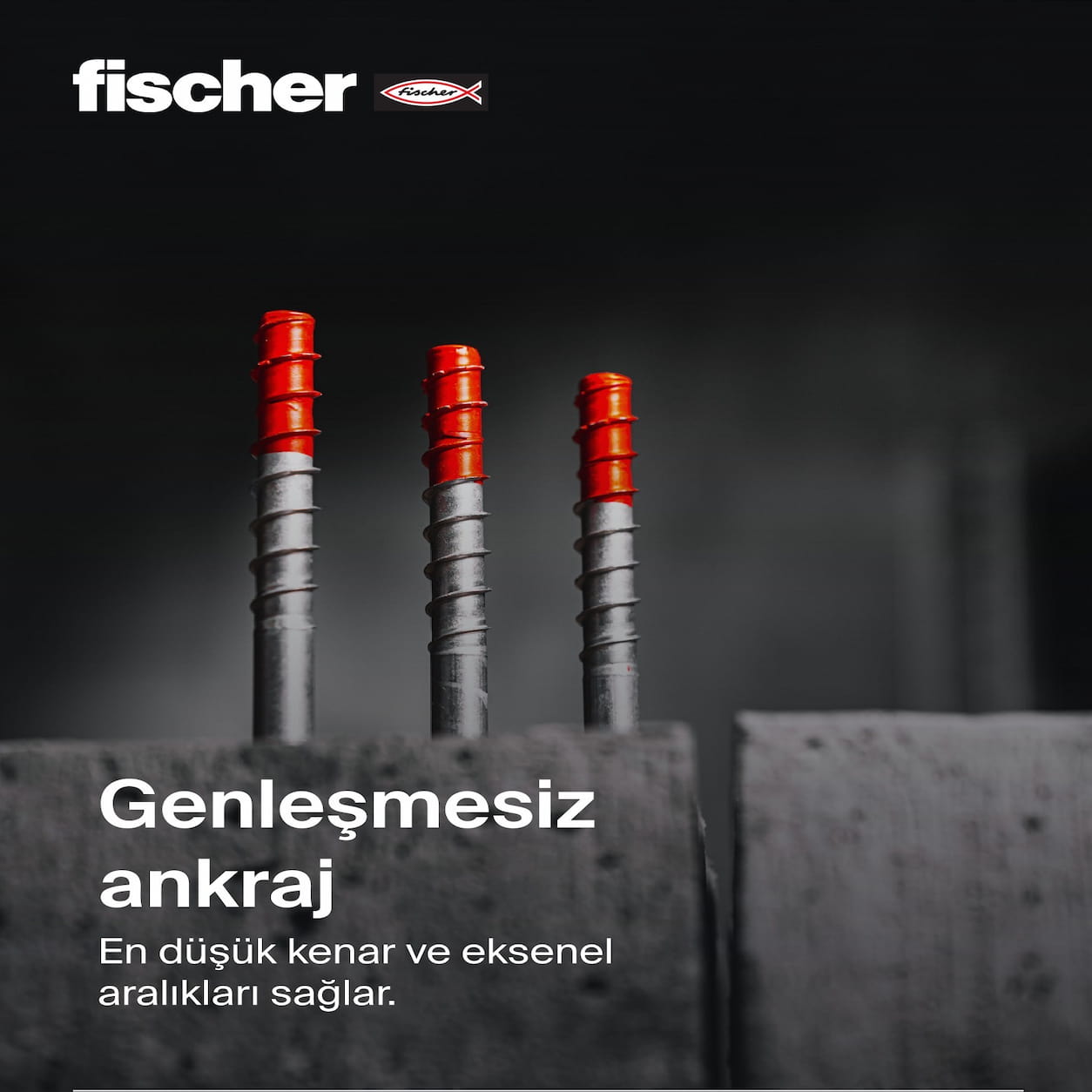

• Genleşme basıncı oluşturmadığı için düşük kenar ve eksen mesafelerine imkân verir.

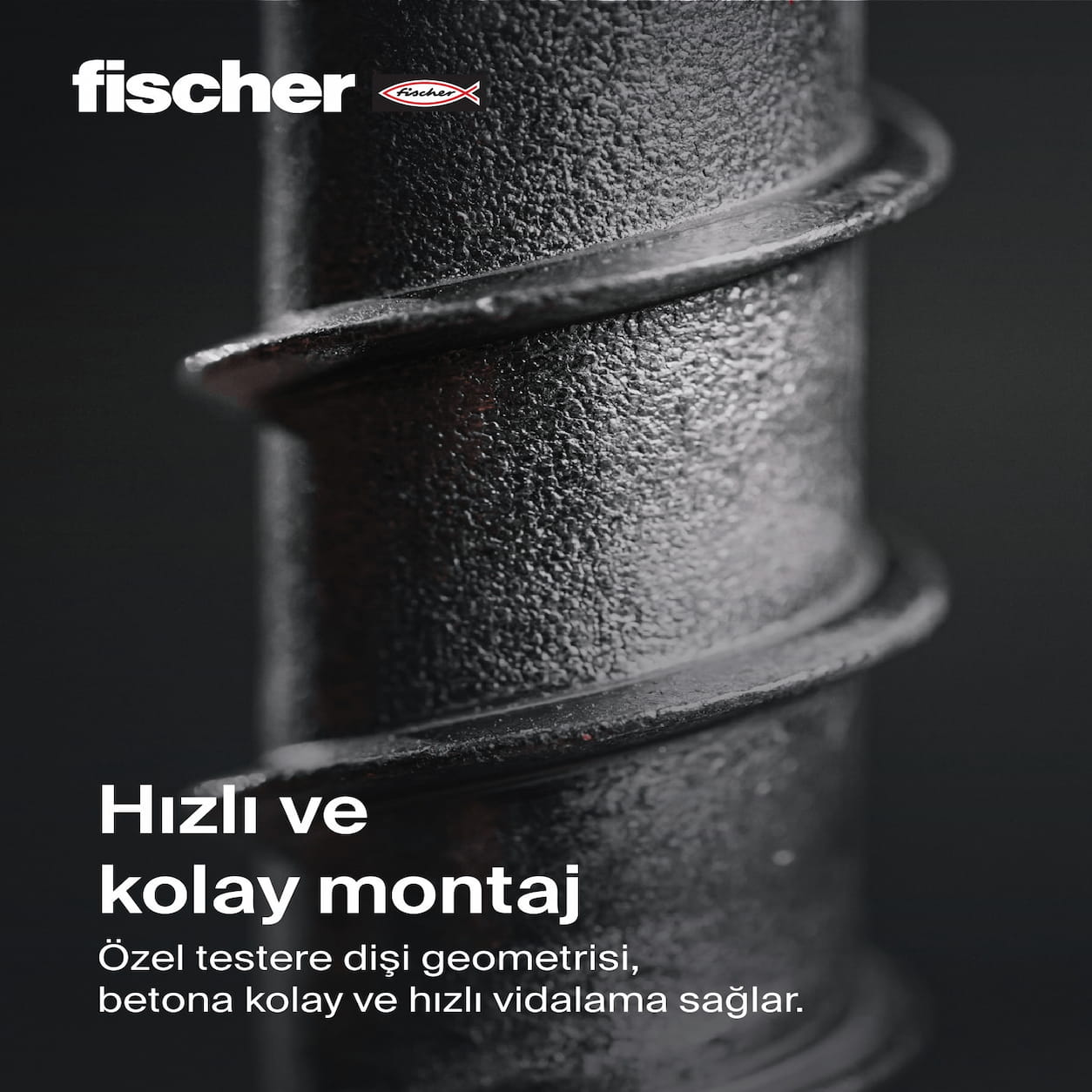

• Özel diş geometrisi hızlı montaj ve yüksek tutunma sağlar.

• Boru, kablo tavası ve montaj raylarının seri sabitlenmesinde zaman kazandırır.

• Uygun montaj şartlarında delik temizliği ihtiyacını ortadan kaldırabilir.

• Onay kapsamında bağlantı elemanı ayarlama amacıyla iki kez gevşetilip yeniden sıkılabilir.

• Geçici ankraj uygulamalarında, aşınma kontrolü yapılarak tekrar kullanım seçeneği bulunur.

• Beş farklı baş ve bağlantı tipiyle geniş uygulama esnekliği sağlar.

Nerelerde kullanılır?

• Boru hattı güzergâhları

• Tekli boru askıları

• Asma montaj rayları

• Kablo tavaları

• Havalandırma kanalları

• Delikli askı bantları

• Mekanik tesisat bağlantıları

• Elektrik tesisatı sabitlemeleri

• Bina servis mühendisliği uygulamaları

• Öngerilmeli boşluklu beton tavanlar

• Kalıp ve geçici ankraj uygulamaları

Uygun ETA kapsamında dolu yığma duvarlar

SK – havşa başlı

FH II-SK’de olduğu gibi yüzeyle aynı seviyede montaj sağlar. Boru rotaları, kanal sistemleri ve havalandırma tesisatlarında çıkıntısız bağlantı için uygundur.

P/LP – mercimek ve geniş mercimek başlı

Geniş baş yüzeyi, delikli bant ve ince metal bağlantılarda yükün daha geniş alana dağıtılmasına yardımcı olur. Görsel olarak temiz bir montaj sunar.

US – altıgen başlı ve pullu

Presli puluyla montaj rayı ve metal profillerde geniş baskı yüzeyi oluşturur. Lokma anahtarıyla hızlı seri montaja uygundur.

M8/M10 I – içten dişli

Beton vidası üzerinde M8 veya M10 iç diş bağlantısı sunar. Dişli çubuk, askı elemanı ve mekanik tesisat parçalarının betona bağlanmasında kullanılır.

M8/19 ve M10/21 – askı bağlantılı

Boru kelepçesi ve tesisat askılarının doğrudan bağlanmasına imkân veren dış dişli bağlantı bölümüne sahiptir.

Onaylı yapı malzemeleri

UltraCut FBS II 6 aşağıdaki yapı malzemelerinde onay kapsamına sahiptir:

• C20/25–C50/60 çatlaklı beton

• C20/25–C50/60 çatlaksız beton

• C30/37–C50/60 öngerilmeli boşluklu beton tavanlar
  (yük taşımayan sistemlerin çoklu sabitlenmesi için)

Ayrıca uygun varyant ve teknik koşullara göre:

• C12/15 beton

• Yoğun yapılı yığma duvar

• Dolu yapı malzemeleri

için değerlendirilebilir.

Yığma duvar uygulamasında ETA-20/0134 kapsamı ve yalnız bu onayda belirtilen yapı malzemeleri dikkate alınmalıdır.

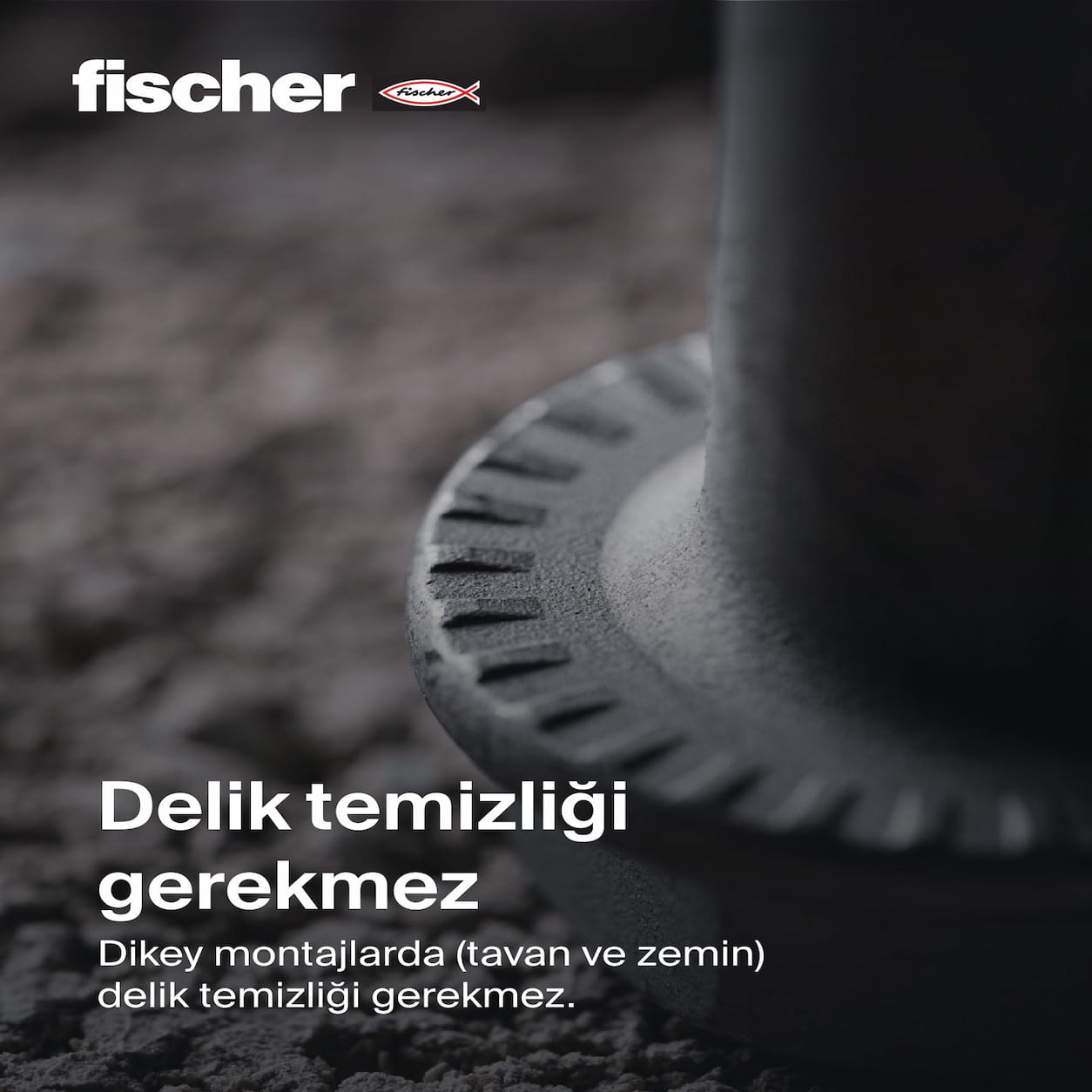

Delik temizliği gerekiyor mu?

Aşağıdaki koşullarda delik temizliği gerekmeyebilir:

• Tavan ve zemin gibi dikey montajlarda

• Uygun darbeli veya elmas delme yöntemi kullanıldığında

• Toz emişli içi boş matkap ucuyla delme yapıldığında

Zemine yapılan sabitlemelerde delik, vida boyuna ek olarak delik çapının üç katı kadar daha derin açılmalıdır. Diğer montaj yönlerinde ve delme yöntemlerinde güncel uygulama talimatına uyulmalıdır.

Sayfada genel ve koşulsuz biçimde “delik temizliği gerektirmez” yazılmamalıdır.

Montajı nasıl yapılır?

1. Uygulamaya uygun baş tipi ve vida uzunluğu seçilir.

2. Betona 6 mm çapında delik açılır.

3. Delik derinliği seçilen vidalama derinliğine göre hazırlanır.

4. Montaj yöntemine bağlı olarak delik temizliği yapılır.

5. Vida, sabitlenecek parçanın içerisinden deliğe yerleştirilir.

6. Uygun lokma veya TX30 uçlu teğetsel darbeli vidalama makinesi kullanılır.

7. Vida dişleri betonun içerisinde bağlantı kanalını oluşturur.

8. Vida başı parçaya tamamen oturduğunda montaj tamamlanır.

9. Vida daha fazla ilerlemiyorsa sıkma işlemi durdurulur.

Ürün pnömatik darbeli somun sıkma makinesiyle kontrolsüz biçimde aşırı sıkılmamalıdır. Montaj ekipmanı teknik dokümanda belirtilen şartlara uygun olmalıdır.

İki kez gevşetme ve ayarlama özelliği

Onay kapsamında UltraCut FBS II 6:

• Bağlantı parçasını hizalamak,

• Taban plakası altına en fazla 10 mm ayar parçası yerleştirmek,

• Montaj pozisyonunu düzeltmek

amacıyla iki kez gevşetilip yeniden sıkılabilir.

Bu özellik, vidayı farklı bir delikte sınırsız kez yeniden kullanma anlamına gelmez.

Geçici ankraj ve kalıp uygulamalarında tekrar kullanım yapılacaksa vida dişlerindeki aşınma FUP kontrol ölçüm cihazıyla kontrol edilmelidir.

UltraCut FBS II 6 fiyatı

Fiyat aşağıdaki unsurlara göre değişir:

• Baş ve bağlantı tipi

• Vida uzunluğu

• Vidalama derinliği

• Paket miktarı

• Sipariş adedi

• Stok ve teslimat koşulları

  Sık sorulan sorular

  UltraCut FBS II 6 için ayrıca dübel gerekir mi?

  Hayır. Vida dişi doğrudan betonun içerisinde bağlantı oluşturur. Ayrı bir plastik veya metal dübel kullanılmaz.

  Çatlaklı betonda kullanılabilir mi?

  Evet. Uygun varyantları C20/25–C50/60 çatlaklı ve çatlaksız betonda ETA kapsamına sahiptir.

  Sismik uygulamalara uygun mu?

  UltraCut FBS II 6, uygun ürün ve montaj koşullarında C1 sismik performans kategorisinde değerlendirilebilir.

  Yangına dayanıklı mı?

  Ürün varyantlarında R120 yangın dayanımı sınıflandırması bulunmaktadır. Bu sınıflandırma, ilgili teknik belge ve montaj koşulları kapsamında geçerlidir.

  Dış mekânda kullanılabilir mi?

  Bu ürün ailesi galvaniz kaplı çelikten üretilmiştir. Sürekli dış ortam, nem veya korozif koşullarda uygun paslanmaz çelik beton vidası ayrıca seçilmelidir.

  Vida tekrar kullanılabilir mi?

  Montaj ayarı için onay kapsamında iki kez gevşetilip tekrar sıkılabilir. Geçici ankrajlarda tekrar kullanım için vida dişlerinin FUP cihazıyla kontrol edilmesi gerekir.
