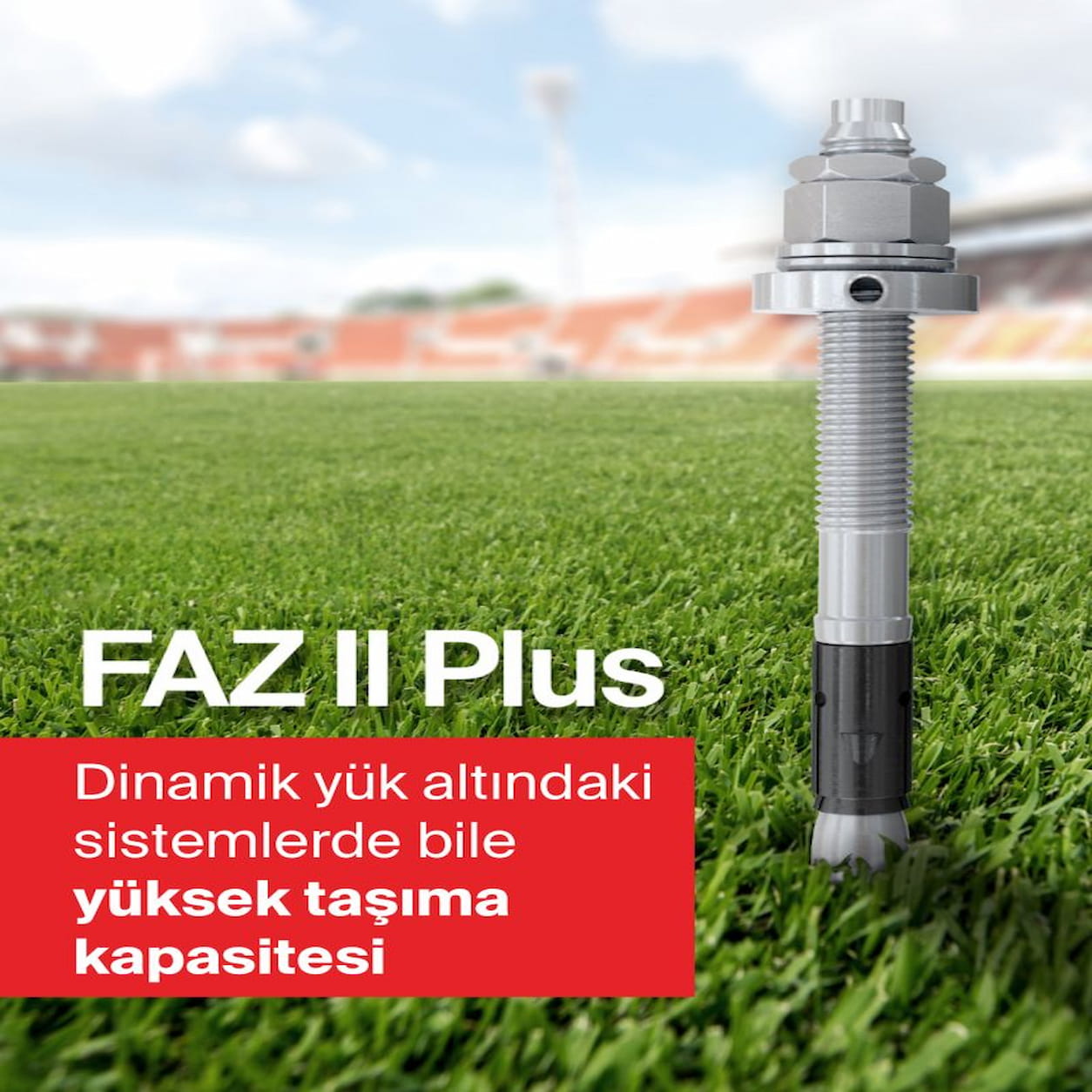

fischer FAZ II Plus Ağır Yük Çelik Dübeli

fischer FAZ II Plus, çatlaklı ve çatlaksız betonda ağır yüklerin güvenli şekilde sabitlenmesi için geliştirilmiş, ETA onaylı klipsli çelik dübeldir. Yüksek çekme dayanımı, hızlı montajı, sismik ve belirli çaplarda dinamik yük seçenekleriyle çelik konstrüksiyon, asansör, makine, korkuluk ve cephe ankrajlarında profesyonel çözüm sunar.

Metanom, uygulama koşullarına göre doğru çap, ankraj derinliği, çelik sınıfı ve aksesuar seçimi konusunda teknik destek sağlar.

FAZ II Plus nedir?

fischer FAZ II Plus, yüksek yük kapasitesi gerektiren beton bağlantıları için tasarlanmış mekanik bir çelik ankrajdır. Genleşme klipsi, uygulanan çekme ve kesme yüklerini beton içerisine güvenli biçimde aktarır. Çatlaklı betondaki onaylı performansı sayesinde endüstriyel tesislerden cephe sistemlerine kadar geniş bir kullanım alanına sahiptir.

Yeni ETA değerlendirmesiyle artırılan çekme performansı, proje şartlarına bağlı olarak daha az sayıda veya daha küçük çaplı ankraj kullanılmasına imkân verebilir. Böylece montaj süresi, delik sayısı ve toplam uygulama maliyeti optimize edilebilir.

FAZ II Plus’ın öne çıkan avantajları

• Çatlaklı ve çatlaksız betonda ağır yüklerin sabitlenmesine uygundur.

• Uygun montaj koşullarında M8–M16 çaplarında delik temizliği gerektirmeyen hızlı uygulama imkânı sunar.

• M10–M24 çaplarında C1 ve C2 sismik performans kategorilerini destekler.

• M16–M24 çaplarında, ilgili dinamik set ve ankraj sistemiyle dinamik yük uygulamalarında kullanılabilir.

• M10–M16 çapları için bağımsız değerlendirmeyle 120 yıla kadar hizmet ömrü öngörülmüştür.

• Değişken ankraj derinlikleri sayesinde yük ve montaj koşullarına göre hassas ürün seçimi yapılabilir.

• M6 çapında ETA Option 1 değerlendirmesine sahip mekanik ankraj seçeneği bulunur.

• Montaj tamamlandıktan sonra sabitleme noktası hemen yüklenebilir.

Bu özellikler güncel resmî fischer ürün bilgilerinde belirtilmektedir. Dinamik, sismik ve uzun hizmet ömrüne ilişkin kapsam her çap için aynı değildir; teknik dokümana göre seçim yapılmalıdır. Resmî fischer FAZ II Plus bilgileri

FAZ II Plus nerelerde kullanılır?

FAZ II Plus ağır yük çelik dübeli aşağıdaki uygulamalarda tercih edilebilir:

• Çelik konstrüksiyon bağlantıları

• Endüstriyel makine ve ekipman sabitlemeleri

• Asansör ve kaldırma platformları

• Konveyör bantları ve pompalar

• Korkuluk ve merdiven bağlantıları

• Cephe alt konstrüksiyonları

• Konsol ve taşıyıcı profiller

• Kablo tavaları ve boru hatları

• Tünel uygulamaları

• Ahşap konstrüksiyonların betona bağlantıları

Dinamik yük bulunan makine, pompa ve konveyör uygulamalarında standart ürün seçimi yeterli olmayabilir. FAZ II Plus Dynamic Set, uygun enjeksiyon harcı ve ilgili ETA şartları birlikte değerlendirilmelidir.

Uygun beton sınıfları ve onaylar

FAZ II Plus, çatlaklı ve çatlaksız C20/25–C50/60 beton sınıflarında onaylıdır. İlgili değerlendirme ve sınıflandırmalar kapsamında C12/15, C80/95 ve çelik lifli beton gibi farklı taban malzemelerinde de kullanım seçenekleri bulunmaktadır.

Başlıca teknik değerlendirmeler:

• ETA-19/0520: Betonda kullanılan mekanik ankrajlar

• ETA-20/0897: Yorulma ve çevrimsel dinamik yükler

• C1 ve C2 sismik uygulama seçenekleri

• Yangın durumuna ilişkin performans değerlendirmeleri

• ZP, R paslanmaz ve HCR yüksek korozyon dayanımlı versiyonlar

Nihai ürün seçimi; beton sınıfı, yük değeri, kenar mesafesi, ankraj aralığı, sabitlenecek parçanın kalınlığı ve ortamın korozyon koşullarına göre yapılmalıdır.

FAZ II Plus montajı nasıl yapılır?

Seçilen dübel çapına ve ankraj derinliğine uygun delik açılır. Dübel, sabitlenecek parçanın içinden geçirilerek beton içerisine yerleştirilir. Somuna belirtilen montaj torku uygulandığında konik bölüm genleşme klipsini beton yüzeyine doğru genişletir ve güvenli mekanik bağlantı oluşur.

Seri uygulamalarda FA-ST II montaj aparatı kullanılabilir. Sismik uygulamalarda proje şartlarına göre FFD dolgu diski; dinamik yüklerde ise Dynamic Set ve uygun enjeksiyon harcı gerekebilir. Montaj torku ve delik derinliği mutlaka seçilen ürün varyantının teknik tablosundan kontrol edilmelidir.

FAZ II Plus fiyatı ve ürün seçimi

FAZ II Plus fiyatı; dübel çapına, uzunluğuna, sabitleme kalınlığına, çelik sınıfına ve paket miktarına göre değişir. M6–M24 arasındaki ürün seçeneklerinden doğru olanın belirlenebilmesi için aşağıdaki bilgiler Metanom’a iletilmelidir:

• Sabitlenecek yük veya ekipman

• Beton sınıfı ve betonun çatlak durumu

• Çekme ve kesme yükleri

• Sabitlenecek parçanın kalınlığı

• İç veya dış ortam koşulları

• Sismik ya da dinamik yük gereksinimi

• İstenen ürün adedi

“Projenize uygun FAZ II Plus ölçüsünü birlikte belirleyelim. Teknik ürün seçimi, stok bilgisi ve proje fiyatı için Metanom ile iletişime geçin.”

4. Sık sorulan sorular

FAZ II Plus çatlaklı betonda kullanılabilir mi?

Evet. FAZ II Plus, çatlaklı ve çatlaksız C20/25–C50/60 beton sınıflarında ağır yüklerin sabitlenmesi için onaylıdır. Kullanılacak çap ve ankraj derinliği yük hesabına göre belirlenmelidir.

FAZ II Plus sismik uygulamalara uygun mu?

M10–M24 çaplarındaki uygun versiyonlar C1 ve C2 sismik performans kategorilerini destekler. Uygulamaya bağlı olarak FFD dolgu diski kullanılması gerekebilir.

Montaj sırasında delik temizliği gerekiyor mu?

Uygun delme yöntemi ve rapor koşulları altında M8–M16 çaplarında delik temizliği olmadan montaj imkânı bulunmaktadır. Her uygulamada ilgili ETA ve montaj talimatı kontrol edilmelidir.

FAZ II Plus dinamik yüklerde kullanılabilir mi?

M16–M24 çapları, FAZ II Plus Dynamic Set ve uygun enjeksiyon harcıyla belirli dinamik yük uygulamalarında kullanılabilir. Dinamik yük hesabı teknik dokümana göre yapılmalıdır.

120 yıllık hizmet ömrü ne anlama gelir?

M10–M16 çapları için bağımsız değerlendirmeyle 120 yıla kadar hizmet ömrü öngörülmüştür. Bu ifade koşulsuz ürün garantisi değil; belirtilen tasarım, ortam ve montaj şartlarına bağlı teknik bir hizmet ömrü değerlendirmesidir.

Hangi FAZ II Plus ölçüsünü seçmeliyim?

Seçim; beton sınıfı, yükler, kenar mesafeleri, sabitleme kalınlığı, ankraj derinliği ve korozyon ortamına göre yapılır. Yalnızca dübel çapına bakılarak ürün seçilmemelidir.
